Pantallas Acústicas para instalaciones de Climatización

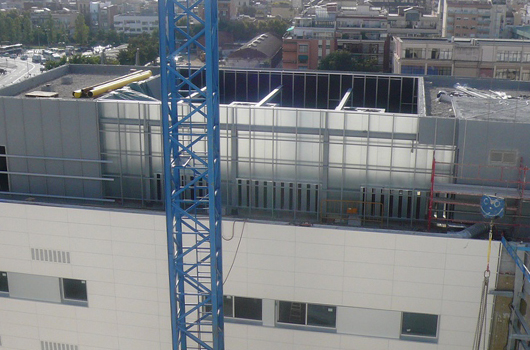

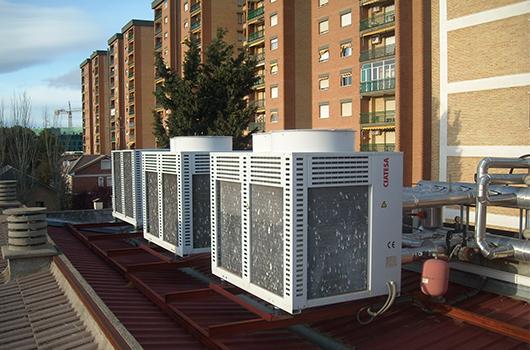

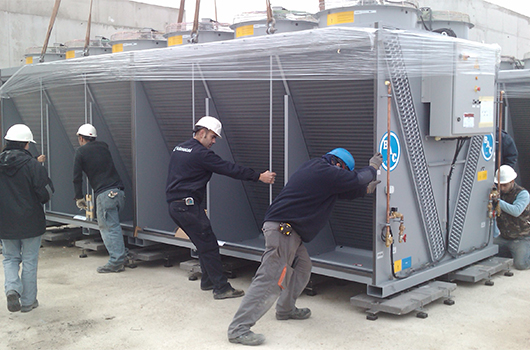

Es habitual, casi por imperativo legal urbanístico, situar las instalaciones de climatización (condensadoras, plantas enfriadoras, climatizadores,....) y ventilación de viviendas y actividades en las cubiertas de los edificios.

La ubicación de estos equipos puede generar molestias de ruido hacia las viviendas del entorno (transmisión de ruido aéreo) y molestias de ruido y vibración hacia las viviendas ubicadas bajo cubierta (transmisión de ruido estructural).

Marco Legal

En función del nivel potencia sonora (Lw) de los equipos, de su horario de funcionamiento, y de la situación respecto a los vecinos del entorno, es muy posible que los niveles de presión sonora en inmisión exterior (en las ventanas y fachada de las fincas vecinas) superen los niveles máximos admisibles marcados para la zonificación acústica de la zona (Ordenanza Municipal, Marco Autonómico o Ley del Ruido 37/2003).

Por lo general, el marco legal contempla unos Niveles Límite de Inmisión, en función de la franja horaria (día, tarde, noche), a contrastar con el parámetro “Nivel de Evaluación LAr dB(A)”.

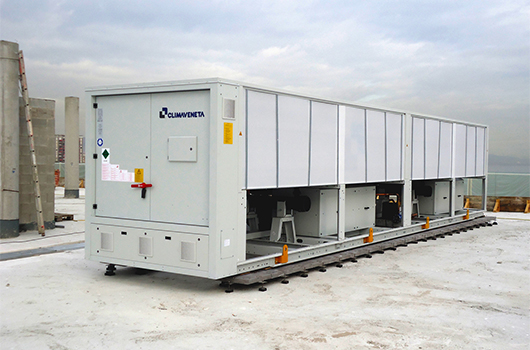

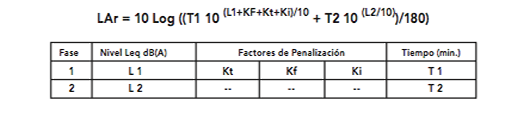

El Nivel de Evaluación es el resultado de promediar en un tiempo determinado (Periodo de Evaluación) de 180 o 120 minutos, el tiempo en que el foco de ruido está en funcionamiento (T1) con su nivel equivalente en el punto de recepción (Leq dB(A)), corregido con unos factores de penalización por componentes de baja frecuencia (Kf), componentes tonales (Kt) y componentes impulsivas (Ki): L1 y el tiempo (T2) en que el foco de ruido está parado con un “Nivel residual”: L2.

Los factores de penalización

Los factores de penalización K, se determinan por medio de un análisis frecuencial en bandas de 1/3 de octava de las medidas en inmisión y por la realización de dichas medidas en ponderación “A” (con constante de integración “FAST” e “IMPULSE”) y en ponderación “C”.

El procedimiento preciso de la medida queda descrito en los anexos de Ley 37/2003.

El factor Kf penaliza los niveles de ruido con “alto” contenido en baja frecuencia, y se determina por el diferencia entre el nivel equivalente de la medida de inmisión (Leq) realizada simultáneamente con ponderaciones “A” y “C”: LAeq– LCeq

grafica Sonometro

Por lo general y de acuerdo con la ISO 1996-1:2003 e ISO 1996-2:2007, en la que se inspira y ampara la legislación, son emisores de baja frecuencia: helicópteros, vibraciones de puentes, prensas de estampación, trenes en túneles, escapes de motores de cogeneración, climatización y ventilación de edificios, y similares.

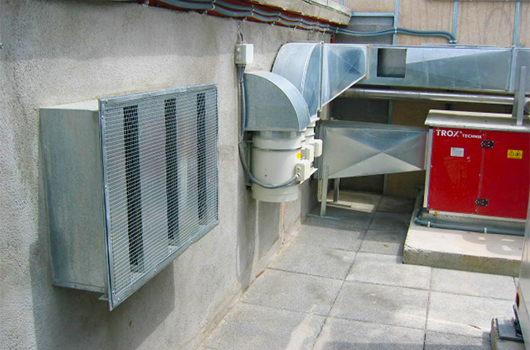

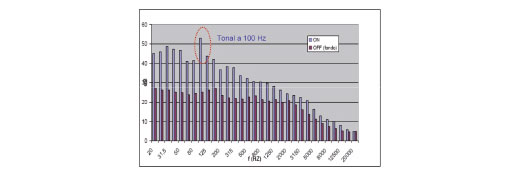

La penalización Kt por tonalidad, se calcula también a partir del análisis en bandas de 1/3 de octava de la señal en inmisión, y tiene en cuenta la curva de umbral de audición (entre 20 y 10.000Hz) antes de aplicar o no la penalización correspondiente, calculando la diferencia entre el promedio de niveles entre la banda superior e inferior a donde se localiza la tonal y el nivel de la tonal.

La penalización por componentes impulsivas Ki, se determina a partir de la diferencia entre la medida de inmisión, ponderada “A”, pero con factor de integración FAST (250mseg) e IMPULSE (100mseg): LAeq – LAIeq.

A pesar del parámetro Ki, la medición de ruidos impulsivos de corta duración y el elevado nivel (cierre puertas de garaje, golpes de contactores de ascensores, persianas enrollables de actividades, etc..) sigue quedando mal definido en la legislación actual, ya que al trabajar con niveles equivalentes, los eventos de poca duración y gran nivel quedan diluidos.

Por otro lado para este tipo de ruidos es todavía más difícil hacer una hipótesis de cuantas veces se produce el evento dentro del periodo de evaluación.

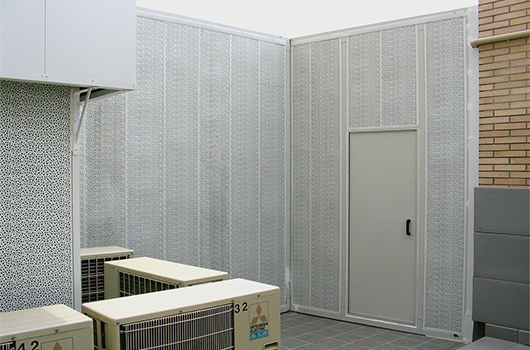

Pantalla Acústica o Cabina Acústica

Revisado como actúa el marco legal, ingenierías e instaladores deben tomar decisiones, a nivel de proyecto, sobre que medidas de reducción de ruido se deben aplicar sobre los focos de ruido situados en la cubierta del edifico:

... ¿Es necesario hacer algo? ...
... ¿Será suficiente una pantalla? ...
... ¿Se debe definir en el proyecto un cabinaje de los equipos? ...

Esperar a tener los equipos en cubierta y funcionando para entonces poder realizar una medición sonométrica desde los receptores y definir las medidas correctoras es una posible opción, pero puede encarecer la inversión prevista y puede ser origen de denuncias vecinales (en ocasiones las quejas de ruido se producen en cuanto los vecinos “ven” las máquinas, sin que estas estén en funcionamiento).

Ante esta tesitura es mejor definir las medidas correctoras a nivel de proyecto y con los datos disponibles, de forma que se pueda valorar su coste económico y considerarlo como parte de la inversión de instalaciones, pero garantizando que la medida correctora a realizar será eficaz (cumplimiento marco legal) y eficiente (coste/resultado).

En general no todos los fabricantes dan una correcta información sobre los datos sonoros que producen sus equipos, y aunque la información va mejorando, nunca se definen niveles de potencia (Lw) o presión sonora (Lp) en bandas de 1/3 de octava, siendo por tanto difícil o imposible hacer una posible evaluación, a priori, de los factores de penalización Kf, Kt, Ki.

Siempre existe la posibilidad de realizar medidas sobre un equipo igual, instalado en otra ubicación, y tomar dichos valores como datos de partida para el diseño de soluciones, pero teniendo en cuenta que esa medida sonométrica puede estar afectada por unas condiciones del entorno (ruido fondo, reflexiones de la onda sonora, etc,..) que pueden hacer variar los datos reales de la máquina.

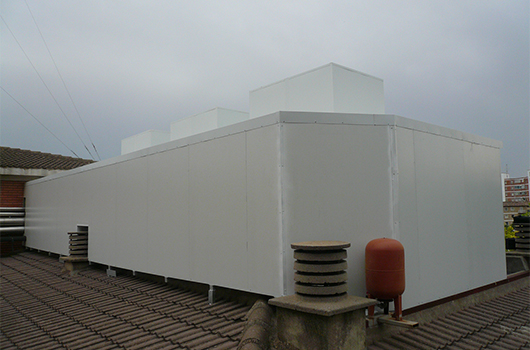

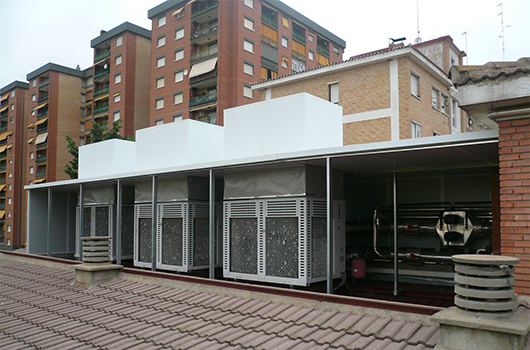

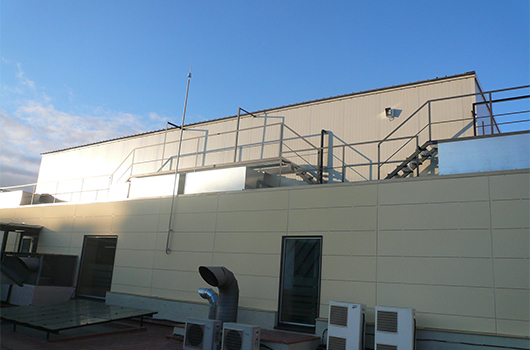

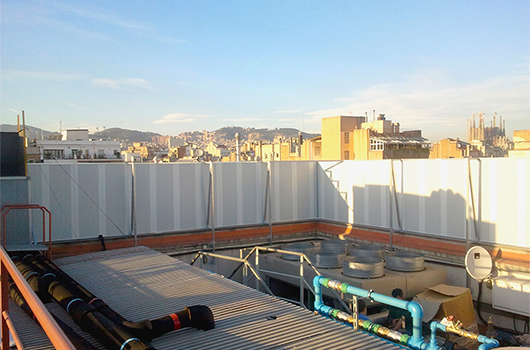

Pantalla Acústica para instalaciones de Climatización

Por tanto es importante que los fabricantes de equipos de clima y ventilación mejoren la información acústica que facilitan a ingenierías e instaladores.

Partiendo de unos niveles de presión o potencia sonora facilitados por el fabricante, en valor global y en bandas de octava entre 125 – 8.000Hz, de la zonificación acústica del emplazamiento dada por la administración local (niveles máximos admisibles en inmisión exterior/interior) y de la ubicación de los receptores, la teoría acústica geométrica y su formulación, permiten realizar una estimación de los niveles de presión sonora sobre los receptores, y a partir de aquí diseñar pantallas o cabinajes.

Para realizar dicha estimación se hace una simplificación y se considera la fuente como un “foco de ruido puntual” en “condiciones de campo libre” y con directividad Q=2 (sobre suelo reflectante).

Bajo estas condiciones ideales podemos calcular el nivel de presión sonora en el receptor, como:

Si partimos de datos de potencia sonora Lw: L2 = Lw – 20 log r – 8

Si partimos de datos de presión sonora L1 a una distancia r1: L2 = L1 – 20 Log (r2/r1)

Si el nivel en inmisión exterior calculado L2 está por encima del ruido de fondo de la zona, el funcionamiento de la instalación será detectable, y será por tanto necesario definir medidas de reducción de ruido (siempre que dicho nivel supere el nivel máximo de inmisión del marco legal).

El nivel L2 se calcula con los condicionantes de “fuente puntual” y “campo libre”, por tanto la presencia de paredes y otras superficies que puedan originar reflexiones de la onda sonora directa harán aumentar dicho nivel en la situación real.

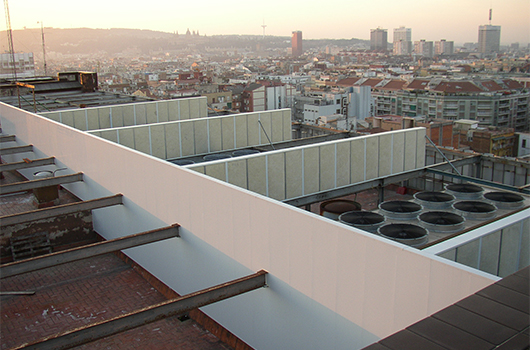

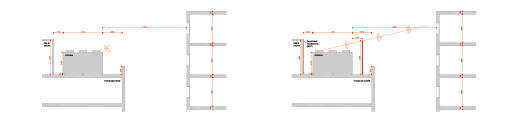

Las reducciones de ruido máximas que puede aportar una pantalla acústica, parámetro que se denomina I.L. (Insertion Loss), son del orden de 10–15 dB(A) en receptores situados en la “sombra acustica” de la pantalla y menores a 10dB(A) para receptores situados en la zona de “penumbra”.

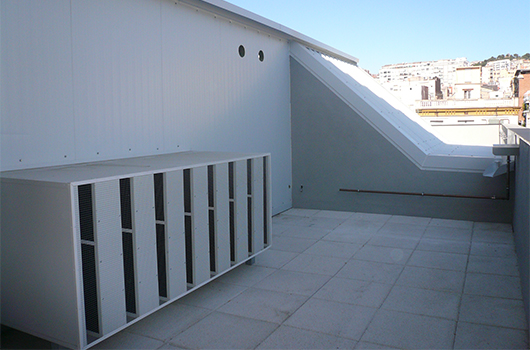

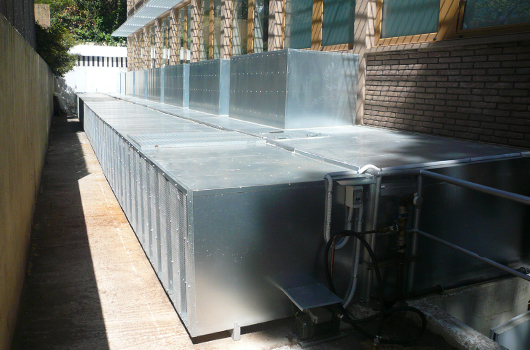

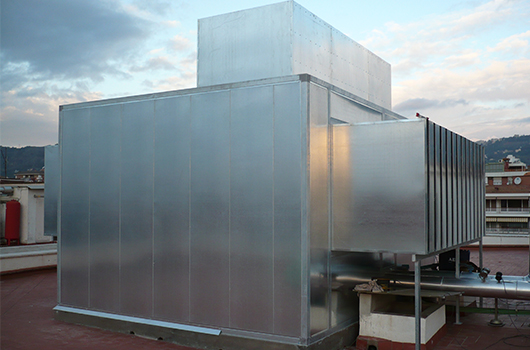

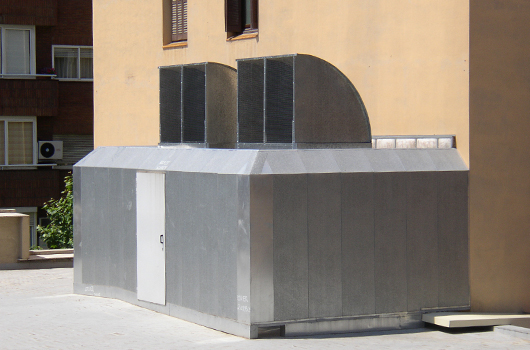

Si se necesitan reducciones I.L. de ruido superiores a 15dB(A), no será viable la colocación de una pantalla y se deberá o bien escoger un equipo con menor nivel de potencia sonora o bien definir un cabinaje del equipo, con sus correspondiente silenciadores de entrada y salida de aire, que de una atenuación acústica del mismo orden que el aislamiento (R) del panel de la cabina.

Los silenciadores serán adecuados al caudal de aire y a la presión disponible del equipo (a menudo se deben sobrepresionar los ventiladores o buscar turbinas centrífugas).
